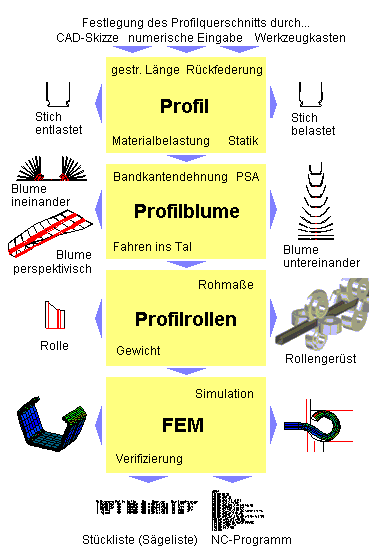

Arbeitsweise - übersicht

Konstruieren des Profils:
Legen Sie die Form des gewünschten Profilquerschnitts fest, entweder grafisch durch eine kleine CAD-Skizze oder numerisch, indem Sie die Daten (Längen, Winkel, Radien) direkt in eine Tabelle eintragen. Oder benutzen Sie den Profil-Werkzeugkasten zur schnellen und einfachen Eingabe von U-, C-, Hut- oder Z-Profilen. Sie erhalten die Zeichnung des Profils belastet und unbelastet, die gestreckte Länge, die Rückfederung und die Statikkennwerte. Mehr..

Konstruieren der Profilblume:
Aus dem Fertigquerschnitt erzeugen Sie die Profilblume, indem Sie schrittweise von einem Stich zum nächsten die Winkelfolge festlegen. Sie erhalten die Zeichnung der Profilblume in verschiedenen Darstellungen und die Bandkantendehnung für Fahren mit konstanter Steghöhe und für Fahren ins Tal sowie das Ergebnis der Profil-Spannungs-Analyse. Mehr..

Konstruieren der Rollenwerkzeuge:
Legen Sie die Geometrie der Profilrollen fest, entweder automatisch oder mit Hilfe des CAD-Systems. Sie erhalten die Zeichnungen der Profilrollen, die Maße und Gewichte der Rollen, die Stückliste und das NC-Programm. Mehr..

Verifizieren des Entwurfs:
Wenn erforderlich, verifizieren Sie Ihren Entwurf mit Hilfe der virtuellen Profiliermaschine (Finite-Elemente-Simulation des Walzprofilierprozesses). Mehr..

Ausgabe der Fertigungsdaten:
Geben Sie die zur Herstellung der Rollen erforderlichen Fertigungsdaten aus: Stückliste (Sägeliste), NC-Programm, DXF-Dateien der Rollenzeichnungen. Mehr..
