mit dem Profil-Werkzeugkasten:

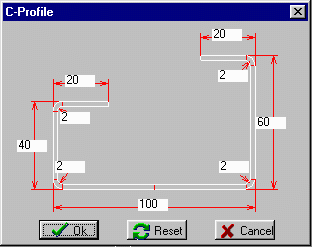

Dies ist der schnellste Weg, um Standardprofile wie U-, C-, Hut- oder Z-Querschnitte festzulegen (Beispiel links: C-Profil).
öffnen Sie das entsprechende Fenster des Werkzeugkastens und tragen Sie einfach die gewünschten Abmessungen in die Eingabefelder ein. Weitere Fenster dienen dazu, die Standardquerschnitte mit geraden oder gebogenen Elementen oder Kombinationen daraus zu erweitern.
durch Eintragen der numerischen Daten:

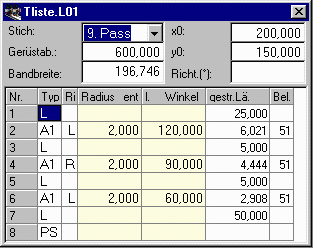

Eine sehr schnelle Methode für einfache Querschnitte besteht darin, die Längen, Radien, Winkel usw. direkt in die Profilliste einzutragen. Da nach jeder Eingabe die Zeichnung aktualisiert wird, ist eine sofortige Kontrolle möglich.
Die Profilliste ist die numerische Beschreibung des Profils. Jede Zeile der Liste beschreibt entweder ein gerades Element (S=Strecke) oder ein gebogenes (B=Bogen). Element PS beendet eine Liste für ein symmetrisches Profil; die zweite Hälfte wird automatisch erzeugt. Bei einem unsymmetrischen Profil folgt nach dem Eintrag P der zweite Teil.
mit Hilfe einer CAD-Skizze:
Dies ist die leistungsfähigste Methode, die für alle Arten von Profilquerschnitten geeignet ist, insbesondere für komplizierte Formen.

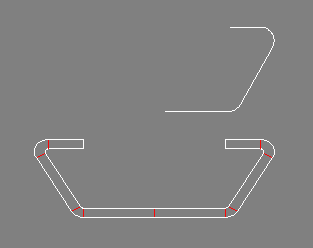

Erstellen Sie mit den Funktionen Ihres CAD-Systems eine Skizze des gewünschten Profils. Dabei ist lediglich das Zeichnen der unteren Konturlinie erforderlich; die Blechdicke wird später in PROFIL erzeugt. Für ein symmetrisches Profil brauchen Sie nur die rechte Hälfte zu zeichnen (siehe oberes Beispiel). Anschließend übertragen Sie die Skizze nach PROFIL.
