Konstruieren der Profilblume <-- 3 4 5 6 7 -->

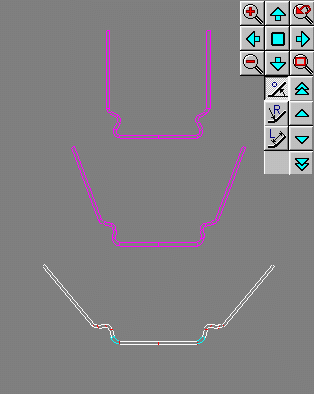

Flower Design

mit dem ändern-Werkzeugkasten:
Wählen Sie durch Drücken der entsprechenden Schaltfläche aus, ob Sie Winkel oder Radius um voreingestellte Schrittweiten ändern wollen. Wählen Sie durch Anklicken in der Zeichnung aus, welches Profilelement gebogen werden soll (hellblau markiert). Nun biegen Sie mit Hilfe der Schaltflächen "Auf" oder "Zu" oder "Schnell Auf" oder "Schnell Zu".

Ob das Biegeverfahren B1 (Kreisbogenprofilierung) oder eines der Verfahren B2, B3 (Fertigradienprofilierung) oder B4 (Spurtreueverfahren, Winkel-Radius-Verfahren) zur Berechnung benutzt werden soll, definieren Sie vorher in der Profilliste.

Die Schrittweiten für die Funktionen "Auf" und "Zu" sind im Optionenfenster einstellbar.

Während Sie die Profilblume konstruieren, zeigt Ihnen das Balkendiagramm der Bandkantendehnung an, ob an den gefährdeten Bandkanten die Spannungen noch unterhalb der Streckgrenze liegen.

Profile List Window

durch direktes Eintragen der Winkelfolge:
Alternativ können Sie auch die Profilblume erzeugen, indem Sie die Biegewinkelfolge der einzelnen Stiche direkt in die entsprechende Spalte der Profilliste eintragen. Die Stiche werden gemäß gewähltem Biegeverfahren (B1, B2, B3, oder B4) aufgebogen und das Ergebnis wird sofort auf der Zeichenfläche dargestellt.

unter Verwendung von Erfahrungen aus früheren Projekten:
Benutzen Sie den Profilkatalog, um ähnliche Projekte aus früheren Jahren zu finden und auf bereits gemachte Erfahrungen aufzubauen. Mehr..
