Bemaßung <-- 17 18 19 20 21 -->
Dimensioning Profile

Bemaßung von Profilen und Rollen:
Zeichnungsobjekte können assoziativ bemaßt werden, d.h. wenn Sie ein Objekt verändern, wird die Bemaßung automatisch mit geändert. Der sehr wichtige Bogen-Tangentenschnittpunkt wird als Bemaßungspunkt unterstützt. Bemaßte Zeichnungen können ausgedruckt und an das CAD-System übertragen werden.

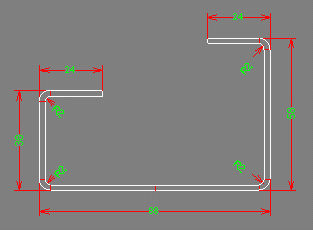

Beispiel: Bemaßung einer Profilzeichnung
Profile können manuell bemaßt werden. Es werden immer automatisch die Elementenden gefangen, weitere Fangpunkte sind über die rechte Maustaste zugänglich. Die Maßtextposition ist auch bei vorhandenen Maßen veränderbar, dabei hängt die Maßzahl am Cursor und kann beliebig verschoben werden.

Dimensioning Roll Tool

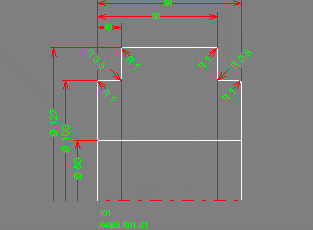

Beispiel: Bemaßung einer Rollenzeichnung
Rollen können manuell und automatisch bemaßt werden. Das für Profilrollen sehr wichtige Durchmessermaß wird unterstützt. Bei automatischer Bemaßung kann gewählt werden, ob die Maße links, rechts, unterhalb oder oberhalb der Rolle erscheinen sollen. Falls notwendig, können die automatisch erzeugten Maße anschließend noch feinpositioniert werden.

Metrisch und Imperial (English)
Für den bequemen Datenaustausch mit nordamerikanischen Partnern sind die Maßeinheiten umschaltbar zwischen metrisch (mm, kg, ..) und imperial (in, lb, ..).



Zurück zu PROFIL
