Formrohre
Entwurf der Rohrquerschnitte und Rollen:
Der Werkzeugkasten Rohreinformung enthält leistungsfähige Funktionen für den Entwurf von:
  • Formrohr-Kalibrierstufen
  • Schweißstation
  • Messerstation
  • Einformstation normal und W-Einformung
  • Kalibrierrollen
  • Ober- und Unterrolle für das Messergerüst
  • Ober- und Unterrolle für das Einformgerüst
  • Seitenrollen

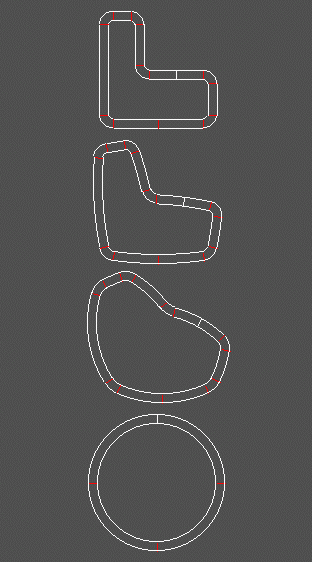

Beispiel: Entwurf der Kalibrierstufen für ein Formrohr
Formrohre sind Rohre beliebigen Querschnitts, die aus einem geschweißten Ausgangsrohr durch Kalibrieren oder Ziehen hergestellt werden. Als Ausgangsform wählt man einen Querschnitt, der dem Endprodukt möglichst nahe kommt, z.B. ein Rundrohr oder ein elliptisches Rohr. Die Querschnitte der Zwischenstufen zu entwerfen wäre sehr zeitaufwendig, wenn dies von Hand durchgeführt werden müsste.

PROFIL erzeugt die Zwischenstufen vollautomatisch, nachdem der Anwender einen beliebigen Formrohrquerschnitt festgelegt hat. Für jede Stufe kann vorgegeben werden: ein Kalibrierfaktor (um den sich die gestreckte Länge verändert) und ein Umformgrad (der die Verteilung der gesamten Umformung auf die einzelnen Stationen festlegt). PROFIL erzeugt einen Vorschlag für die Form der Zwischenstufen bis hin zum Schweißrohr.

Da es beliebig viele Querschnittsformen für die Kalibrierstufen gibt, arbeitet PROFIL mit einem internen Zufallsgenerator und berechnet 10 verschiedene Lösungen des Problems. Von diesen 10 Lösungen werden 9 wieder verworfen und die eine genommen, deren Flächenschwerpunkt die geringste horizontale Abweichung vom Flächenschwerpunkt des Formrohres besitzt.

Mehr: Formrohr-Kalibrierung

Messerstation

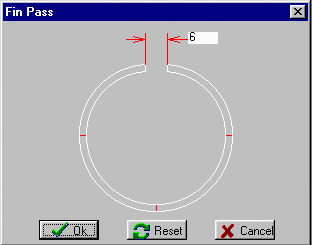

Beispiel: Entwurf der Messerstation
Tragen Sie einfach die Messerbreite ein. Das Rohr wird automatisch auf die gewählte Messerbreite aufgebogen.

Messerrolle

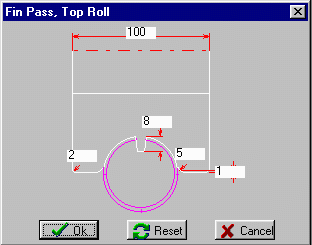

Beispiel: Entwurf der Oberrolle für das Messergerüst
Tragen Sie einfach Rollenbreite, Messerhöhe, Rundungsradien und Luftspaltweite zwischen Ober- und Unterrolle ein. Die Rolle wird für den vorher festgelegten Rohrquerschnitt automatisch erzeugt.
